ix35 Муфта подключения полного привода. Ремонт, устройство

#1

Сообщение groover » 25 фев 2014, 21:54

Номера запчастей для самостоятельного ремонта муфты ПП.

Проверка работы муфты производится на подъёмнике. Должны вращаться все 4 колеса..
Если вращаются только передние и кардан, значит проблема в муфте.
Если вращаются только передние, а кардан нет, значит проблема в раздатке viewtopic.php?f=132&t=5101#p156107

Муфты на IX35 устанавливались двух типов.

Условно первый тип - Электромагнитная. Производство Японской компании JTEKT. Устанавливались на первых IX35 (2010-2011 гг.)

 Смотреть


Сальник и подшипник входного вала, со стороны фланца кардана, имеют следующие размеры:
- сальник 40х62х12 мм, номер по Corteco 01019150B
- подшипник 30х62х16 мм, номер по международной классификации 6206. (тип защиты сепаратора, RS-резина или ZZ-металл, нужно смотреть на оригинале, но скорее всего понадобится подшипник 6206-2RS)

Сальник и подшипник входного вала (корпус муфты)
- сальник Corteco 01019150B (40х62х12 мм), в оригинале XG0513E0
- подшипник 6206-2RS (30х62х16 мм)

Сама муфта
- подшипник магнита 6911-2RS (55*80*13 мм)
- подшипник вала открытый 16007 (35*62*9 мм)

Заправочное количество масла 130 гр.
Тип масла ATF JWS3309. Оно же Hyundai/Kia 04500-00170, оно же Mobil 3309

Сопротивление обмотки электромагнита 2.4 Ома при температуре 25 градусов.



Электросхема подключения.

SD527-1 old.jpg
SD527-1 old.jpg (268.96 КБ) 664386 просмотров


Условно второй тип - Гидравлическая. Производтво Австрийской компании Magna Steyr. Устанавливаливается с 2011-го года по сей день.

 Смотреть
Характерное отличие - наличие моторчика для создания давления в гидравлической системе.



Сальник и подшипник входного вала, со стороны фланца кардана, имеют следующие размеры:
- сальник 45х65х7 мм, номер по Corteco 20026696B
- подшипик 35х55х10 мм, номер по международной классификации 6907 без защиты сепаратора. Меняется только с разбором муфты. Этих подшипников ДВА. Первый находится сразу за сальником входного вала, второй между корзиной фрикционов и корпусом муфты.

Заправочное количество масла - 490 мл.
Тип масла - TF0870.
Проверенная замена RAVENOL TRANSFER FLUID TF-0870. Номер для заказа 4014835795419

Муфты второго поколения имеют два каталожных номера.
47800-3B510, у которых моторчик с двумя контактами и гайка фланца на 27.
47800-3B520, у которых моторчик с тремя контактамии гайка фланца на 30.
В остальном отличий нет. Из 47800-3B510 можно сделать условно 47800-3B520 заменив моторчик и шлейф проводки согласно TSB HGR14-35-P010-LMEL
Если на разборе вы взяли 47800-3B520, а у вас стоит 47800-3B510, то перекидывайте моторчики или докупайте шлеф от 47800-3B520.

Электросхема подключения.

Для моторчика с двумя контактами
SD527-1 new.jpg
SD527-1 new.jpg (282.24 КБ) 664384 просмотра


Для моторчика с тремя контактами


Процедура замены масла http://www.autoclub-ix35.ru/viewtopic.p ... 20#p228625


Сервисный бюллетень(TSB HGR14-35-P010-LMEL) о замене мотора, на мотор нового образца + жгут проводки.
 смотреть
Данный TSB применяется при возникновении следующих ошибок и требует замену моторчика муфты на моторчик нового образца:
- P1820: зарегистрирована перегрузка по току насоса для электродвигателя 4WD
   - P1821: короткое замыкание на АКБ в проводке насоса для электродвигателя 4WD
   - P1822: обрыв нагрузки в проводке насоса для электродвигателя 4WD
   - P1822: короткое замыкание на «массу» в проводке насоса для электродвигателя 4WD
   - P1824: слабая перегрузка выводов насоса для 4WD

HGR14-35-P010-LMEL.rar
(257.14 КБ) 3292 скачивания
За это сообщение автора groover поблагодарили (всего 16):
alex020null_checkвасяивановандрейкаGUCUL68GARRUS-98DmPFirestarter-1ТолькаViktoriuZBullyxBVGтуткактутCOLT80adminxm10rus
Всё что нужно, ты найдёшь в FAQ
Ремонт муфт полного привода в Москве. Эндоскопия моторов.

groover
Очень активный участник
Очень активный участник
Сообщения: 2831
Зарегистрирован: 03 мар 2014, 22:48
Настоящее имя: Денис
Местоположение: Москва
Автомобиль: Ix35 FL, Бензин, АКПП, 4везде
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 20.03.2014
Благодарил (а): 238 раз
Поблагодарили: 928 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#151

Сообщение groover » 04 янв 2016, 08:27

Устами мастера, да мёд пить :D
Ошибку читай, тогда можно будет что-то сказать. Может быть банальная потеря связи по can-шине из-за плохого контакта. Без номера ошибки дальше говорить смысла нет. ;)
Всё что нужно, ты найдёшь в FAQ
Ремонт муфт полного привода в Москве. Эндоскопия моторов.

Аватара пользователя
Zubastik
Участник
Участник
Сообщения: 98
Зарегистрирован: 31 окт 2012, 19:29
Настоящее имя: Андрей
Местоположение: Самара
Автомобиль: IX35
Регион регистрации авто: 63, 163 Самарская область
День рождения (покупки) авто: 14.11.2012
Откуда: Самара
Благодарил (а): 33 раза
Поблагодарили: 9 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#152

Сообщение Zubastik » 04 янв 2016, 10:21

У меня ошибка P1820-избыточный ток муфты в истории а причину установить не могут,спецов вне официалов пока не нашел,это либо электромотор или дефект насоса,есть у какого какие мысли?

Шаман
Партнер клуба
Партнер клуба
Сообщения: 2581
Зарегистрирован: 29 окт 2013, 12:51
Настоящее имя: Сергей
Местоположение: РФ
Автомобиль: иной
Регион регистрации авто: 50, 90, 150, 190 Московская область
Благодарил (а): 34 раза
Поблагодарили: 532 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#153

Сообщение Шаман » 04 янв 2016, 10:59

Zubastik
есть конечно. Замена насоса. надо купить 478103B520 и это 478913B310.
За это сообщение автора Шаман поблагодарил:
Zubastik

Аватара пользователя
Zubastik
Участник
Участник
Сообщения: 98
Зарегистрирован: 31 окт 2012, 19:29
Настоящее имя: Андрей
Местоположение: Самара
Автомобиль: IX35
Регион регистрации авто: 63, 163 Самарская область
День рождения (покупки) авто: 14.11.2012
Откуда: Самара
Благодарил (а): 33 раза
Поблагодарили: 9 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#154

Сообщение Zubastik » 04 янв 2016, 12:06

Шаман
478103B500 а вот такой не подойдет?

Шаман
Партнер клуба
Партнер клуба
Сообщения: 2581
Зарегистрирован: 29 окт 2013, 12:51
Настоящее имя: Сергей
Местоположение: РФ
Автомобиль: иной
Регион регистрации авто: 50, 90, 150, 190 Московская область
Благодарил (а): 34 раза
Поблагодарили: 532 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#155

Сообщение Шаман » 04 янв 2016, 13:27

Zubastik
нет. надо именно то, что я указал, если не хотите повторения ошибок.
За это сообщение автора Шаман поблагодарил:
Zubastik

groover
Очень активный участник
Очень активный участник
Сообщения: 2831
Зарегистрирован: 03 мар 2014, 22:48
Настоящее имя: Денис
Местоположение: Москва
Автомобиль: Ix35 FL, Бензин, АКПП, 4везде
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 20.03.2014
Благодарил (а): 238 раз
Поблагодарили: 928 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#156

Сообщение groover » 04 янв 2016, 16:30

Шаман, т.е это замена номера? И тсб наверное есть?
478913B310 - это же жгут. Там разъёмы другие будут или жгут то же бракованный?
Всё что нужно, ты найдёшь в FAQ
Ремонт муфт полного привода в Москве. Эндоскопия моторов.

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#157

Сообщение Genser » 04 янв 2016, 20:43

groover писал(а):Genser, для начала код ошибки нужен, а уж потом всё остальное. С сервисами по муфтам труба. Максимум заменить, а ремонтировать ни кто не будет. Тёмная лошадка она.


Да эти дилеры и код ошибки могут не тот сказать, а могут и вообще сказать что смогут диагностировать только при наличии ошибки на панели, попробуй поймать так чтобы ты записан был к ним на осмотр и ошибка как раз вылезла, она уже как месяц не вылазит!)) Ну а 2 рубля за диагностику которая ничего не прояснит тоже отдавать смысла нет.. По этому и спрашивал про нормальный сервис в котором если и платить,то за результат, вот к примеру ранее ездил на мазде 3, был сервис от клуба "мазда сто" о котором все отзывы были только положительные!)

groover - подскажите плиз, верно ли что если машина выпуска июнь 2012г, то точно стоит вот такая муфта ? https://www.avito.ru/moskva/zapchasti_i ... _395041447

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#158

Сообщение Genser » 04 янв 2016, 21:03

Шаман писал(а):Zubastik
есть конечно. Замена насоса. надо купить 478103B520 и это 478913B310.

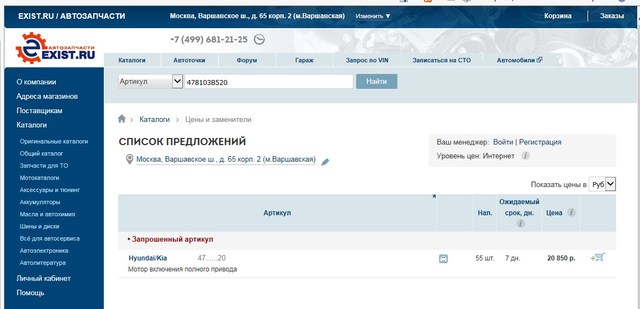

Только мотор стоит 21тр, тогда как новая муфта в сборе 31тр - или есть где купить дешевле мотор чем exist ?



groover
Очень активный участник
Очень активный участник
Сообщения: 2831
Зарегистрирован: 03 мар 2014, 22:48
Настоящее имя: Денис
Местоположение: Москва
Автомобиль: Ix35 FL, Бензин, АКПП, 4везде
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 20.03.2014
Благодарил (а): 238 раз
Поблагодарили: 928 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#159

Сообщение groover » 04 янв 2016, 21:05

Genser, скорее всего она. Но лучше проверить по ВИН, т.к. я точно не знаю с какого месяца прекратили ставить электромагнитные.
Чек может и не гореть, но есть в блоке ПП такой разлел как "история", в нём хранятся последниие ошибки, которые зажигали чек, до сброса клемы. Так же есть ошибки "ожидаемые", чек ещё не горит, а ЭБУ уже зафиксировал ошибку, но ждёт ещё какаго либо условия, либо повторения.
Если нет доверия к ОД, то нужно заниматься этим самим. Купить сканер, читать доки, разбираться. Мне как правило выносили распечатку с ошибками.
Автоком стоит 3 рубля, пока ещё. Диагностика у ОД 2 рубля. Вывод думаю очевиден ;) ГДС можно на торенте скачать. А дальше читать и включать мозг ))))
Я например, не имея дилерского доступа что бы читать ТСБ, что храняться в ГДС, тупо заломал её :lol: задача оказалась тривиальной. Далее написал програмку, которая шерстит базу и можно найти то что нужно.
Всё что нужно, ты найдёшь в FAQ
Ремонт муфт полного привода в Москве. Эндоскопия моторов.

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#160

Сообщение Genser » 04 янв 2016, 21:25

groover писал(а):Genser, скорее всего она. Но лучше проверить по ВИН, т.к. я точно не знаю с какого месяца прекратили ставить электромагнитные.
Чек может и не гореть, но есть в блоке ПП такой разлел как "история", в нём хранятся последниие ошибки, которые зажигали чек, до сброса клемы. Так же есть ошибки "ожидаемые", чек ещё не горит, а ЭБУ уже зафиксировал ошибку, но ждёт ещё какаго либо условия, либо повторения.
Если нет доверия к ОД, то нужно заниматься этим самим. Купить сканер, читать доки, разбираться. Мне как правило выносили распечатку с ошибками.
Автоком стоит 3 рубля, пока ещё. Диагностика у ОД 2 рубля. Вывод думаю очевиден ;) ГДС можно на торенте скачать. А дальше читать и включать мозг ))))
Я например, не имея дилерского доступа что бы читать ТСБ, что храняться в ГДС, тупо заломал её :lol: задача оказалась тривиальной. Далее написал програмку, которая шерстит базу и можно найти то что нужно.



К диллерам точно нет доверия, так как когда я приехал к ним с этой бедой, мне сказали что конкретно ничего не скажут, даже после получения кода ошибки, методом исключения косяк конечно найдем, но за ваш счет, так как в 5ти летнюю гарантию эта поломка не входит и все это удовольствие может обойтись вам руб в 100.. На что я послал это манагера, может он конечно и правду говорил, и других вариантов предложить и не мог, но сумма показалась мне страшной, так и езжу с этой бедой))

Если адекватных не оф сервисов не найду, то точно придется прикупить Автоком и ехать в гараж включать мозг!))
Спасибо!

Шаман
Партнер клуба
Партнер клуба
Сообщения: 2581
Зарегистрирован: 29 окт 2013, 12:51
Настоящее имя: Сергей
Местоположение: РФ
Автомобиль: иной
Регион регистрации авто: 50, 90, 150, 190 Московская область
Благодарил (а): 34 раза
Поблагодарили: 532 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#161

Сообщение Шаман » 04 янв 2016, 22:16

groover
Насос модифицировали. Жгут под него другой. Поэтому так...
За это сообщение автора Шаман поблагодарил:
groover

Аватара пользователя
svip
Активный участник
Активный участник
Сообщения: 401
Зарегистрирован: 25 авг 2014, 22:49
Настоящее имя: Алексей
Местоположение: Планета Земля
Автомобиль: Hyundai ix35 2.0 CRDi 4WD(184)
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 0- 6-2012
Благодарил (а): 200 раз
Поблагодарили: 113 раз

Re: Муфта подключения полного привода. Ремонт и устройство.

#162

Сообщение svip » 04 янв 2016, 22:17

Изучай правила, чтобы знать как правильно их нарушить!
© Далай-лама XIV

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#163

Сообщение Genser » 04 янв 2016, 23:07

http://ru.aliexpress.com/item/elm-327-1 ... 18400_6149
Такой вот штукой можно посмотреть код этой ошибки? )

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#164

Сообщение Genser » 04 янв 2016, 23:11

svip писал(а):Genser
http://www.zzap.ru/default.aspx?partnum ... 478103B520 Вот пример

Ну да в районе 16 можно взять, рубля за 2 неверное поменяют, осталось быть уверенным наверняка что проблема именно в моторе.

Аватара пользователя
Genser
Участник
Участник
Сообщения: 33
Зарегистрирован: 18 окт 2013, 10:44
Настоящее имя: Андрей
Местоположение: Москва
Автомобиль: Hyundai ix35 СRDI, 2.0 4WD 2012 г.в. Webasto
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 06.10.2013
Благодарил (а): 3 раза

Re: Муфта подключения полного привода. Ремонт и устройство.

#165

Сообщение Genser » 04 янв 2016, 23:48

Шаман писал(а):groover
Насос модифицировали. Жгут под него другой. Поэтому так...


Сергей, скажите плз сколько будет стоить диагностика ошибки и замена этого моторчика у вас?

Вот тут этот моторчик за 11.5тр есть, жгута у них нет, нужно искать еще где то.
http://www.zaptop.ru/brands/55/254?page=1



Вернуться в «Раздатка, муфта 4WD, задний дифференциал, кардан»



Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 2 гостя
